TinyNET - Ethernet модуль на основе МК AVR ATmega128 и Ethernet-контроллера RTL8019AS

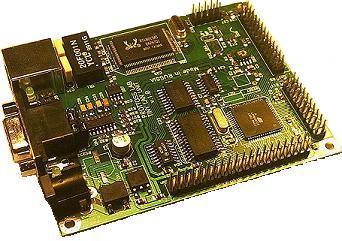

    Модуль TinyNET представляет собой одноплатную микропроцессорную систему на базе микроконтроллера ATmega128-16 фирмы ATMEL и 10 Мбит Ethernet-контроллера RTL8019AS фирмы REALTEK. Плата предназначена для разработки и макетирования встраиваемых Ethernet-приложений на базе AVR микроконтроллеров, а так же может быть использована как управляющий модуль целевой системы с дистанционным управлением по сети Ethernet.

Состав модуля

• AVR микроконтроллер (МК) ATmega128-16 с максимальной производительностью 16 MIPS;
• Ethernet-контроллер RTL8019AS совместимый с Ethernet II и IEEE802.3 10Base5, 10Base2, 10BaseT;
• Драйвер интерфейса RS232 MAX232D;
• 128 Байт внешнего ЭСППЗУ для сохранения конфигурации ethernet-контроллера;
• Внешнее последовательное ППЗУ 2 Мбайт на микросхеме AT45DB161D;
• Внешнее 70 нс ОЗУ данных 28 Кбайт на микросхеме UT62256;
• Дешифратор адреса с 7-ю пользовательскими линиями выборки, выведенными на разъем системной шины;
• Сторожевой таймер и монитор питания;
• Кварцевый резонатор 14,7456 МГц для тактирования микроконтроллера;
• Кварцевый резонатор 32768 кГц для возможности реализации часов реального времени;
• Кнопка принудительного сброса МК RESET;
• 51 доступных линий ввода-вывода МК, выведенных на внешние разъемы платы;
• Коннектор RJ-45 для подключения к сети Ethernet;
• Коннектор DB-9 для подключения внешних устройств по интерфейсу RS232;
• Коннектор для подключения питания;
• 40-контактный двухрядный разъем системной шины модуля включая линии портов A и C МК;
• 20-контактный двухрядный разъем 8-канального, встроенного в МК АЦП с обособленными линиями аналоговой земли;
• 26-контактный двухрядный разъем с выведенными линиями портов B, E и D;
• 10-контактный двухрядный разъем для внутрисистемного программирования;
• Светодиодные индикаторы питания и активности ethernet-контроллера;
• Питание от источника постоянного/переменного напряжения 8..12 вольт, 200 мА;
• Габаритные размеры 100х80 мм.

Документация

• Схема и описание модуля TinyNET v.1.0; - обновлено 25.10.07

Дальнейшее развитие проекта

    Проект больше не поддерживается.
